FLACH - SCHNELL - PRÄZISE

Die dünnsten Kondensator Messmikrofone der Welt!



Die Herausforderung

Die Validierung von CFD (Computer Fluid Dynamics) Modellen ist ein wichtiger Teil der Entwicklung von Fahrzeugen, die sich im Luftstrom bewegen. Allerdings können Luftströme und Turbulenzen nicht vollständig realistisch simuliert und vorausgesagt werden - CFD Modelle liefern nicht alle nötigen Antworten im Entwicklungsprozess. Daher sind hoch-qualitative Messungen notwendig.

Nur sehr kleine, flache und aerodynamisch optimale Sensoren können diese Herausforderungen - die Validierung der Modelle UND die Lieferung zusätzlicher Informationen - meistern.



Turbulenz ist das wichtigste ungelöste Problem der klassischen Physik

Richard P. Feynman Nobelpreisträger für Physik

Die Lösung

Daher haben wir bei GRAS die neuen UTP Mikrofone - Ultra-Thin Precision - entwickelt.

Sie kombinieren alle Vorteile der klassischen Messmikrofone - weiter Frequenzbereich, Präzision und Wiederholbarkeit - bei einem ultra-kleinen Formfaktor mit einer Höhe von nur 1 mm.

Im Wesentlichen sind die UTP Mikrofone FLACH, SCHNELL und PRÄZISE - ideal für aeroakustische Messungen in Grenzschichten und Turbulenzen.

Lernen Sie unsere neue UTP Mikrofonfamilie kennen

Die GRAS Ultra-Thin Precision (UTP) Mikrofone ermöglichen eine Analyse von Grenzschicht- und Turbulenz-Geräuschen bei verschiedenen Fahrzeugen. Die UTP Mikrofone revolutionieren die heutigen Herstellungsmethoden und basieren auf einer patentierten Technologie.

UTP Mikrofone kombinieren die hohe Präzision und Wiederholbarkeit von GRAS Messmikrofonen mit der Anforderung eines extrem flachen Mikrofons mit minimalem Einfluss auf Turbulenzen. Mit ihrem einzigartigen Formfaktor und der schnellen Montage sind die UTP Mikrofone ideal für In-Situ-Messungen in Grenzschichten geeignet, wo ein möglichst neutraler Einfluss und hohe Präzision entscheidend sind.

Zusammen mit unserer Reihe von Oberflächen- und Oberflächenbündigen Mikrofonen decken die UTP Mikrofone alle aeroakustischen Applikationen in der Automobilindustrie, Luft- und Raumfahrt und weiteren Branchen ab.

48LA UTP-Mikrofon, hohe Pegel

Das 48LA ist für Applikationen mit hohen Pegeln gemacht. Es hat einen integrierten Vorverstärker und wird mit einem Mikrodot Stecker angeschlossen.

Zu den Spezifikationen

48LX-1 UTP-Mikrofon, mittlere Pegel

Das 48LX-1 ist für Applikationen mit mittleren Pegeln gemacht. Es hat einen integrierten Vorverstärker mit TEDS und wird mit einem Mikrodot Stecker angeschlossen.

Zu den Spezifikationen

48LX-4/-8 UTP-Mikrofon 4-/8-Kanal Linienarray, mittlere Pegel

Das 48LX-4/-8 ist ein Linienarray mit vier oder acht 48LX-1 Mikrofonen. Die Mikrofone sind auf einer flexiblen Platine montiert, die gleichzeitig auch als Montagevorrichtung auf leicht gekrümmten Oberflächen dient. Beide Arrays haben TEDS und werden über ein einziges Kabel mit D-Sub Stecker angeschlossen. Die Splitter-Kabel sind mit BNC oder Mikrodot Anschluss verfügbar.

Zu den Spezifikationen

Ultra-Thin Precision Mikrofone

Die GRAS UTP Mikrofone bringen einen deutlich reduzierten Formfaktor in die Welt der Kondensator-Messmikrofone. Hinzu kommen clevere Montage-, Verkabelungs- und Kalibriermöglichkeiten. Dies führt zu sehr konkreten Vorteilen - kleine Details, die einen großen Unterschied machen.

Entdecken Sie die Vorteile

>  Qualitative Messdaten von einem präzisen Kondensator-Mikrofon

>  Extrem flaches Profil macht es ideal für Messungen in Grenzschichten und turbulenter Strömung

>  Kleiner Formfaktor erlaubt die Nutzung in schwer erreichbaren Bereichen und engen Hohlräumen

>  Schnelle und wiederholbare Montage ermöglicht exakte und wiederholbare Ergebnisse

>  Einfache in-situ Überprüfung sogar auf gekrümmten Oberflächen - ein großer Vorteil bei Messungen im Feld

>  Kostensparende und effiziente Lösung dank schneller Montage und Repositionierung

>  Aerodynamisch optimierte Halterungen garantieren minimale Störungen des Schallfelds und der Strömung

>  CCP-Technologie, einfache Anschlussmöglichkeiten und TEDS bei allen 48LX Versionen

Das sagen unsere Kunden



"Die neuen Ultra-flachen Präzisions-Messmikrofone von GRAS Sound & Vibration verändern die aeroakustischen Tests im Automobilbereich grundlegend!"

-Führender OEM aus Asien-

GRAS 48LX-1

UTP MIKROFONE

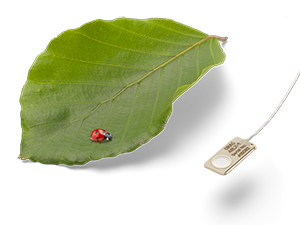

Winzig - daher ideal für kleine Hohlräume. Linienarrays ideal für leicht gekrümmte Oberflächen.



"Das biegsame UTP Array erlaubt es uns Sensoren auf gekrümmten Oberflächen des Fahrzeugs zu montieren. Außerdem finden wir es großartig, dass wir alle montierten Kanäle ganz einfach in-situ mit dem Kalibrieradapter kalibrieren können."

-Führender OEM aus Europa-

Entdecken Sie das Design

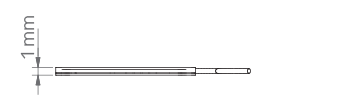

  • Flaches Profil - nur 1 mm.

  • 1/4" Kondensator Mikrofon.

  • Weiter Frequenzbereich - 10 Hz bis 70 kHz.

  • Weiter Dynaikbereich - 54 dB(A) bis 170dB.

  • Integriertes Kabel. Die Linienarrays haben ein einziges Kabel mit D-Sub.

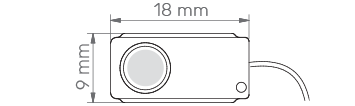

  • Kleiner Formfaktor.

  • Klick-Mechanismus zur Montage in Halterung.

  • Vertiefung für sicheres Entfernen aus der Halterung.

  • CCP Technologie für einfache Integration in bestehende Hardware.

  • TEDS für leichte Sensor-Identifikation.

Einfache Montage und In-Situ Verifikation

Die UTP Mikrofone sind einfach zu montieren, zu entfernen und wieder zu montieren. Eine schnelle und zuverlässige Verifikation und Kalibrierung spart Zeit und steigert das Vertrauen in die Messdaten.

You Tube Video wird nicht dargestellt. Dieser Inhalt eines Drittanbieters wird aufgrund Ihrer fehlenden Zustimmung zu Drittanbieter-Inhalten nicht angezeigt.

Klicken Sie hier um Ihre Einstellungen zu bearbeiten.

You Tube Video wird nicht dargestellt. Dieser Inhalt eines Drittanbieters wird aufgrund Ihrer fehlenden Zustimmung zu Drittanbieter-Inhalten nicht angezeigt.

Klicken Sie hier um Ihre Einstellungen zu bearbeiten.

Montage - Schnell und Effizient

Die einzelnen UTP Mikrofone können in einer harten Kunststoff-Verkleidung montiert werden, welche als eine permanent angebrachte Docking-Station benutzt werden kann. Ein Klick-Mechanismus stellt eine einfache und stabile Befestigung sicher. Das Mikrofon kann leicht entfernt werden, wobei der Montagepunkt weiterhin für zukünftige Messungen zur Verfügung steht. Die Halterung wird mit doppelseitigem Klebeband befestigt.

Die UTP Linienarrays werden mit Abdeckband befestigt. Die Wiederherstellung eines früheren Aufbaus ist einfach möglich, wobei die Geometrie erhalten bleibt.

In-situ Verifikation

Ein spezieller Kalibrieradapter RA4800 mit einem weichen Kissen ermöglicht eine schelle, einfache und zuverlässige Überprüfung. Vier Distanzstücke stellen sicher, dass das richtige Volumen reproduzierbar erreicht wird und über den Kalibrierzeitraum stabil bleibt.

Selbst auf leicht gebogenen Oberflächen ist diese Verifikationsmethode so präzise, dass eine Demontage nicht notwendig ist.

Laden Sie unsere Broschüren herunter

Die UTP Mikrofone vereinen alle Vorteile von klassischen Messmikrofonen - weiter Frequenzberiech, Präzision und Wiederholbarkeit - mit einem ultra-dünnen Formfaktor mit einer Höhe von nur 1 mm. Lesen Sie mehr über UTP sowie weitere GRAS Mikrofone für aeroakustische Messungen.

Die dünnsten Kondensator-Messmikrofone der Welt Messmikrofone für Aeroakustik
