SysCheck2™ - Das erste intelligente akustische Sensorsystem

SysCheck2™ Technologie

SysCheck2™ ist eine neue von GRAS patentierte Technologie, durch die die beiden neuen Mikrofone GRAS 246AE und 246AO mit einem hochpräzisen integrierten Mikroprozessor ausgestattet sind, der ein Referenzsignal erzeugen kann, sodass eine Überprüfung der gesamten Messkette aus der Ferne möglich ist. Durch diese Technologie können Test- und Produktionsingenieure den Zustand der Mikrofone, der Kabel und der Kanaleinstellungen aus der Ferne überprüfen.

SysCheck2™ ermöglicht den Nutzern die schnelle Validierung ihrer Kalibrierung mit einem einzigen Klick und erfordert keine physische Interaktion mit dem Mikrofon. Der Aufbau kann einfach mit Standard-Kabeln erfolgen, sodass es an alle Testaufbauten angepasst werden kann und ist sowohl für Produktionslinien als auch für verteilte Messaufbauten sehr zu empfehlen.

Die Verifizierungen können einfach mit einem SysCheck2-fähigen Mikrofon, welches an ein CCP/IEPE Speisemodul mit "Transducer Electronic Data Sheet" (TEDS) Unterstützung angeschlossen ist, und entsprechender Messsoftware durchgeführt werden. SysCheck2™ liefert zudem die Umgebungsbedingungen auf Abruf: Temperatur, Luftdruck und Luftfeuchtigkeit.

Herausforderungen bei der Messung

Die Sicherstellung zuverlässiger und konsistenter Daten in jedem Messaufbau kann eine Herausforderung sein. Test- und Produktionsingenieure werden häufig mit Problemen durch einen der folgenden Faktoren konfrontiert:

> Schwierigkeiten, die gesamte Messkette zu prüfen

> Personal mit begrenzter akustischer Ausbildung in Produktionslinien

> Risiko eines menschlichen Fehlers

> Zeitintensive Kalibrierung/Verifizierung

> Schwierig zu erreichende Mikrofone

> Messnormen, die befolgt werden müssen

Eingebaute Selbst-Überprüfung

SysCheck2-fähige Mikrofone ermöglichen eine ferngesteuerte, schnelle und präzise Überprüfung der gesamten Messkette. SysCheck2™ lässt sich direkt mit einem Audio Precision APx-Analysator integrieren. Andere Datenerfassungssysteme erfordern lediglich die Verwendung eines Software Development Kits (SDK) von GRAS, das die volle Unterstützung aller Funktionen bietet. Ein SysCheck2-fähiges System stellt eine geprüfte Messkette sicher:

> Ende-zu-Ende Verifizierung der gesamten Messsignalkette ohne einen externen Kalibrator oder eine physische Interaktion durch den Nutzer.

> Überwachung der Umgebungsbedingungen, wie Temperatur, Luftdruck und Luftfeuchtigkeit am Einsatzort.

> Einfache visuelle Anzeige des Mikrofonzustands und/oder des Standorts über die RGB-LEDs am Gehäuse des Mikrofon-Vorverstärkers.

Entdecken Sie die Vorteile

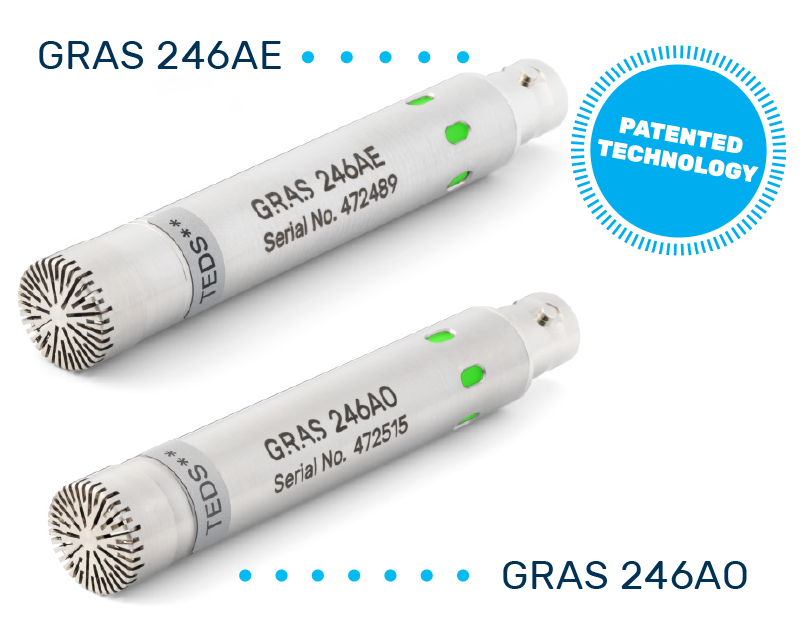

Das GRAS 246AE mit SysCheck2 ist ein 1/2" Freifeld-Mikrofonset und damit für alle akustischen Anwendungen optimiert, bei denen der Standort der Hauptschallquelle bekannt ist und das Mikrofon direkt darauf ausgerichtet werden kann. Es ist ideal für allgemeine akustische Messungen geeignet und entspricht der IEC 61094 WS2F sowie den Anforderungen der IEC 61672 Klasse 1.

Das 246AO mit SysCheck2 ist ein 1/2" Druck-Mikrofonset, dass sich für Messungen im Labor und ideal für Produktionslinientests mit Kupplern zur Messung von Hörgeräten, Ohrhörern, Kopfhörern und Headsets eignet.

Beides sind 1/2" CCP Mikrofonsets, welche verbesserte Versionen der Mikrofone GRAS 46AE und 46AO sind - mit der zusätzlichen SysCheck-Funktionalität. Damit sind sie die ersten intelligenten akustischen Sensorsysteme mit integrierter Selbstverifikation und Umgebungsdaten.

> Ferngesteuerte Verifizierung der gesamten Messkette

> Schnelle Überprüfung aller Kanäle mit einem einzigen Klick

> Überwachung der Umgebungsbedingungen (Temperatur, Luftdruck, Luftfeuchtigkeit)

> Keine physische Interaktion mit dem Mikrofon notwendig

> Plug n' Play mit Audio Precision

> Ein intelligentes Mikrofon mit Selbst-Test Funktion

> Erkennt Änderungen der Empfindlichkeit größer 0,3 dB

> Erkennt Temperaturänderungen größer 2 °C

> RGB LEDs zur einfachen Ortung der Mikrofone

> CCP-kompatibel - keine teuren Spezialkabel nötig

Haupt-Anwendungen von SysCheck2™

SysCheck2™ wurde entwickelt, um in Produktionslinien einen Mehrwert zu liefern, wo es helfen kann, Ausfallzeiten zu reduzieren sowie die Effizienz und Zuverlässigkeit der Messdaten zu erhöhen. SysCheck2™ ist auch unverzichtbar bei Testaufbauten, bei denen Mikrofone an gefährlichen oder schwer zugänglichen Orten platziert werden, sowie für verteilte Messaufbauten, bei denen viele Mikrofone in kurzer Zeit validiert werden müssen.

Produktionslinien

Ein sehr wichtiger Anwendungsbereich für die Mikrofonsets GRAS 246AE und GRAS 246AO ist die End-of-Line-Prüfung. Insbesondere Testaufbauten mit Ohrsimulatoren/Kupplern und Testvorrichtungen/Kammern können von der SysCheck2™-Technologie profitieren.

Die SysCheck2™-Funktionalität der Mikrofone ermöglicht die Validierung von Mikrofonkalibrierungen mit einem einzigen Klick. Dadurch werden die Anforderungen an den Bediener und das Risiko menschlicher Fehler deutlich reduziert.

Verteilte Messaufbauten

Ein weiteres wichtiges Einsatzgebiet des GRAS 246AE Mikrofonsets ist die Validierung der Kalibrierung vieler Mikrofone in Bodenarrays, zur Umgebungsüberwachung oder bei schwer erreichbaren Mikrofonen. Oftmals besteht auch ein kritischer Zeitbedarf, sodass bestimmte Messverfahren eine Validierung aller Mikrofone kurz vor den eigentlichen Messungen erfordern, was in der Praxis sehr schwierig sein kann.

Die SysCheck2™-Funktionalität ermöglicht es, alle Mikrofone mit einem einzigen Klick zu validieren und dadurch die Testzeit zu verkürzen sowie die Zuverlässigkeit der Daten zu erhöhen. SysCheck2™ ist besonders nützlich, wenn Mikrofone an schwer zugänglichen oder gefährlich zu erreichenden Orten platziert werden oder wenn viele Mikrofone verteilt sind und in kurzer Zeit validiert werden müssen.

Audio Precision Plattform

Durch das erste gemeinsame Projekt der Ingenieurteams von GRAS und Audio Precision ermöglicht APx500 Version 7.0 seinen Nutzern SysCheck2™ zu nutzen und eine Pass/Fail-Anzeige für jedes angeschlossene SysCheck2-fähige Mikrofon zu erhalten, ohne dass ein Kalibrator oder physischer Zugriff auf das Mikrofon nötig ist.

Die volle SysCheck2™ Funktionalität ist direkt in der APx500 v7.0 Software verfügbar, wenn ein Audio Precision Analysator der APx-Serie mit CCP und TEDS-Funktionalität oder ein nicht-CCP kompatibler Analysator mit einem GRAS 12BA, 12BB oder 12BE (bald verfügbar) Speisemodul genutzt wird.

Von einem Mikrofon in einer Produktionstestvorrichtung bis hin zu einer Reihe von Mikrofonen in einem reflexionsarmen Raum, die Kombination von SysCheck2™ und APx ermöglicht dem Benutzer, die Genauigkeit der gesamten Signalkette ohne physischen Zugriff oder potenzielle Unterbrechung des Testaufbaus zu überprüfen.

Wenn Sie mehr über SysCheck2™ in der Audio Precision Plattform erfahren möchten, klicken Sie auf die Schaltfläche unten.

Kontaktieren Sie mich

Andere Software Plattformen

GRAS stellt die volle Funktionalität für andere Software-Plattformen mit Hilfe eines Software Delevopment Kits (SDK) bereit. Dieses ermöglicht je nach Software-Plattform einen einfachen Zugriff auf alle Funktionen durch ein TEDS-fähiges CCP Datenerfassungssystem. Das SDK ist auf den Detailseiten der jeweiligen GRAS-Mikrofone verfügbar.

Wenn Sie mehr über SysCheck2™ in weiteren Software-Plattformen erfahren möchten, klicken Sie auf die Schaltfläche unten.

Kontaktieren Sie mich

You Tube Video wird nicht dargestellt. Dieser Inhalt eines Drittanbieters wird aufgrund Ihrer fehlenden Zustimmung zu Drittanbieter-Inhalten nicht angezeigt.

Klicken Sie hier um Ihre Einstellungen zu bearbeiten.

SysCheck2™ und APx500

Durch das erste gemeinsame Projekt der Ingenieurteams von GRAS und Audio Precision ist die volle SysCheck2™-Funktionalität sofort einsatzbereit, wenn sie mit der Messsoftware Audio Precision APx500 Version 7.0 verbunden ist.

Sehen Sie hier, wie SysCheck2™ und APx500 die perfekte Testlösung bieten.

Spezifikationen

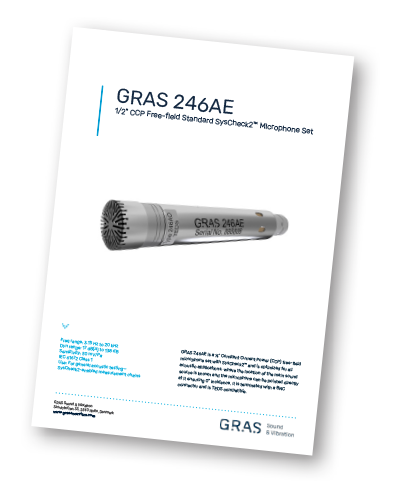

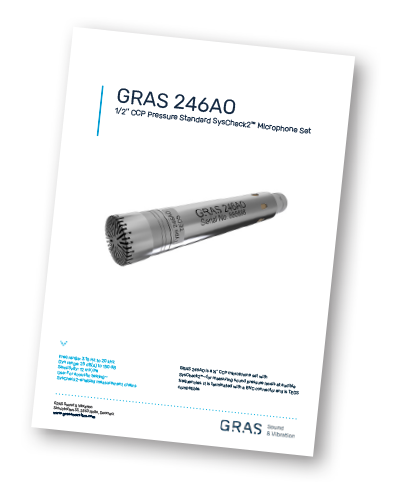

Das GRAS 246AE und das 246AO sind verbesserte Versionen der bereits existierenden 1/2" CCP Mikrofonsets GRAS 46AE und 46AO, erweitert um die SysCheck2™-Funktionalität.

Lesen Sie hier die Spezifikationen:
